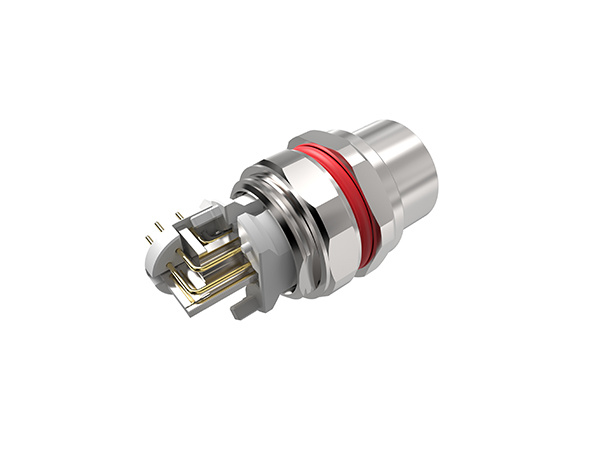

YGC-QLE系列8X芯連接器主要用于萬兆以太網,該系列連接器采用直插式鎖緊,其主要結構形式為:線端采用針端冷壓接、免拆卸工具的結構形式;固定端采用焊板結構。該系列連接器適用于安裝空間小、安裝排布密集和免拆卸工具的快速插拔式連接器。
技術參數
1.1電氣參數
■ 額定電壓:30V AC/DC
■ 額定電流:2A
■ 接觸電阻:≤10mΩ
■ 絕緣電阻:≥2000 MΩ
■ 耐 壓:650V AC 50Hz 1分鐘未擊穿或閃絡現象
1.2機械參數
■機械壽命:≥750次
■振動:GB/T21563-2008 1類B級
1.3其它參數
■ 環境溫度: -55℃~+125℃
■ 連接器芯數:8芯
■ 配線規格:AWG 22#~AWG 26#
■ 鎖線范圍:φ7~φ9.6
■ 防護等級:IP67
1.4材料及表面處理等
■ 絕緣體:LCP; 阻燃等級:UL94-V0
■ 針孔件:銅合金; 表面處理:鍍金
1.5執行標準
■ IEC61373
